Порядок перерахунку по лічильникам ОПАЛЕННЯ ОГ ЗБП:
- перейти на вкладку "Показники лічильника";

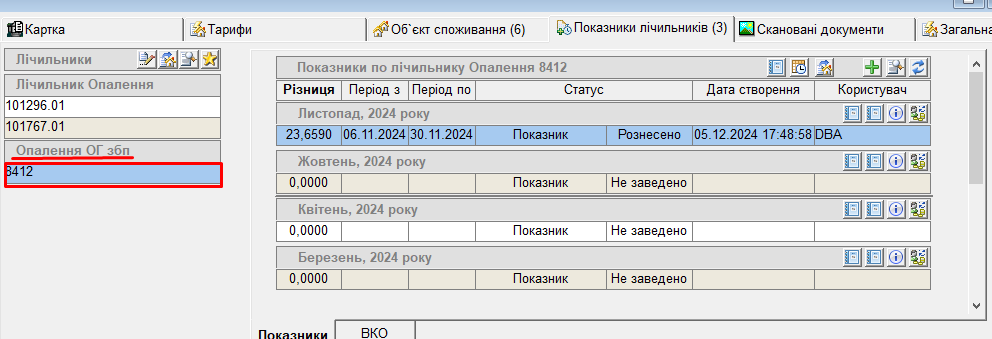

- стати на потрібний лічильник опалення ОГ збп:
- спочатку, якщо не внесено поканик, в ОГ - то вносимо суму двох лічильників, біля показника лічильника натиснути кнопку для "перерахунку"
(перерахунок відбудеться по ЗБП відповідно до алгоритму ог збп) ;

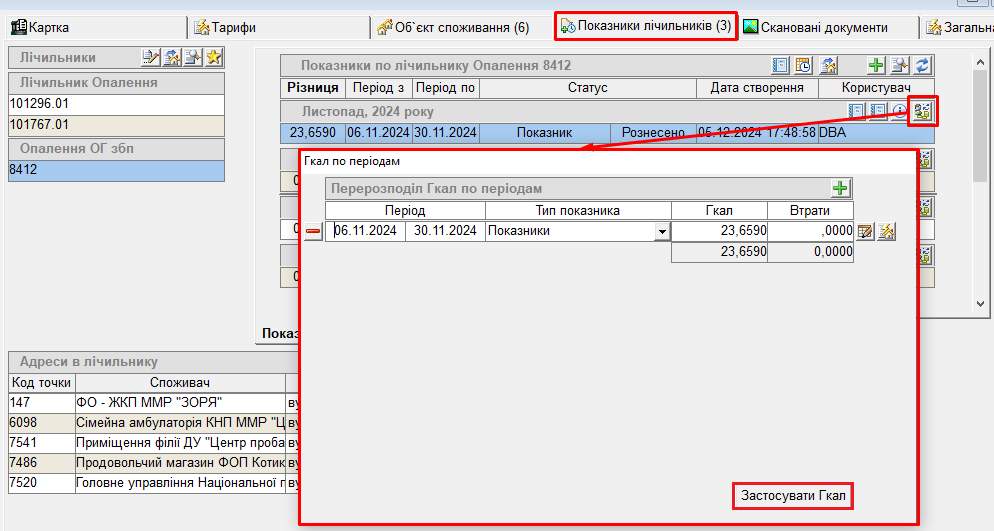

- відкриється вікно "Гкал по періодам";
- внести суму двох лічильників і натиснути "Застосувати Гкал":

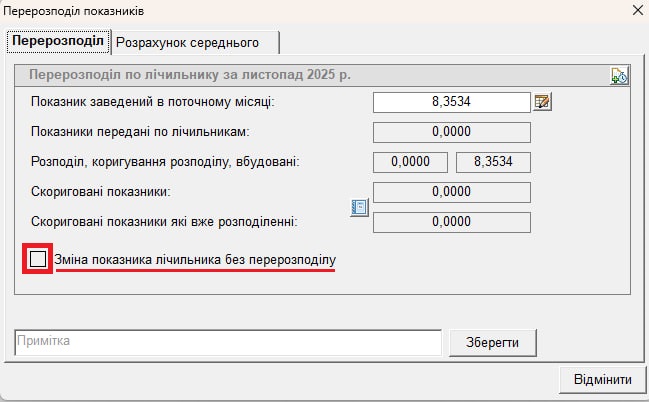

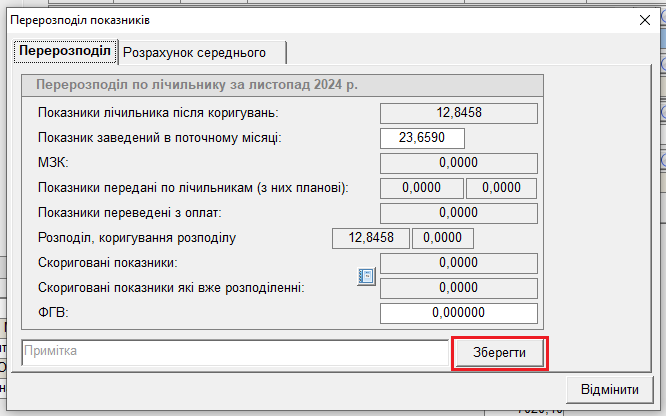

- відкриється вікно "Перерозподіл показників";
- внести показник, і натиснути "Зберегти":

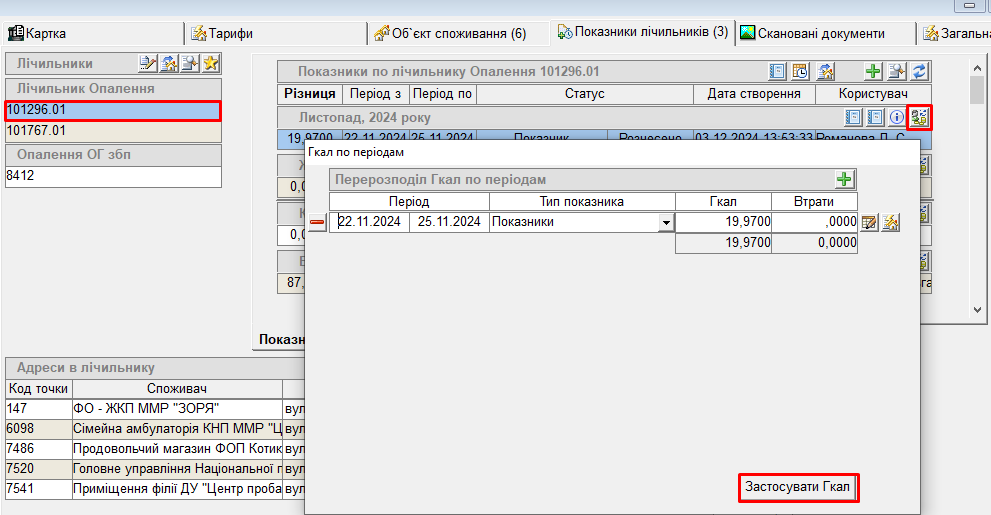

- далі, - перерераховуємо кожен лічильник окремо:
- з цих лічильників вирахується вже рознесене ЗБП, і залишок розподілиться на абонентів.
Алгоритм ОГ збп
Обсяг Гкал після розподілу на опал. = (сумарні Гкал по всім ВКО, встановленим у будинку – загальний обсяг Гкал скориг. на ЗБП) * (обсяг Гкал по точці до розподілу на ЗБП/ сумарні Гкал по всім ВКО, встановленим у будинку)
(Х25)= ( (L30)- (AТ30) ) * ( (L25 / (L30) )
(AE26)= ( (L30)- (AТ30) ) * ( (L26 ) / (L30) )
(R27)= ( (L30)- (AТ30) ) * ( (L27) / (L30) )
(AE28)= ( (L30)- (AТ30) ) * ( (L28) / (L30) )
(AE29)= ( (L30)- (AТ30) ) * ( (L29) / (L30) )
Закруглення - 4 знаки після коми.
Якщо сума розподілених Гкал на опалення за всіма кодами точок не відповідає загальної кількості Гкал на опалення (L30) - (AТ30), коригування проводиться по найбільшому показнику (R27).
Розглянемо приклади:
Якщо на прикладі не прив’язуватись до даної адреси
Вузол 1 (населення) спожив 100 Гкал
Вузол 2 (юр.особи) спожив 20 Гкал
1. Проводимо розподіл спожитих Гкал пропорційно навантаженню (якщо на лічильнику 2 та більше точок)
2. Рахуємо загальний обсяг спожитого тепла по будівлі Вузол 1 + Вузол 2
(100+20) = 120 Гкал
3. Рахуємо Обсяг ЗБП по поверховості від загального споживання будівлі,
наприклад 20%
120 Гкал*20% = 24 Гкал
4. Рахуємо коефіцієнт відключених:
К z відкл. = 1 + S відкл/S заг.площа,
для прикладу коеф= 1,1
5. Рахуємо скоригований обсяг ЗБП з урахуванням коеф.відкл. приміщень:
24 Гкал*1,1 = 26,4 Гкал
6. Розподіляємо скориговане ЗБП пропорційно площі, наприклад:
Населення – 20,0 Гкал
Юр. – 6,4 Гкал
7. Рахуємо обсяг тепла на опалення по кожній точці
Обсяг Гкал після розподілу на опал. = (сумарні Гкал по всім ВКО, встановленим у будинку – загальний обсяг Гкал скориг. на ЗБП) * (обсяг Гкал по точці до розподілу на ЗБП/ сумарні Гкал по всім ВКО, встановленим у будинку)
Населення = (120 – 26,4)*(100/120) = 93,6*0,8333= 77,9969 Гкал
Юр = (120-26.4)*(20/120) = 93,6*0,1667=15,6031
Тобто нарахування по кожній точці:
Населення = 77,9969 Гкал (Опалення) + 20 Гкал (ЗБП) = 97,9969 Гкал
Юр = 15,6031 Гкал (Опалення) + 6,4 Гкал (ЗБП) = 22,0031 Гкал
Перевірка по споживанню всіх вузлів 97,9969 + 22,0031 = 120 Гкал
